Kugelscheibe/Kegelpfanne

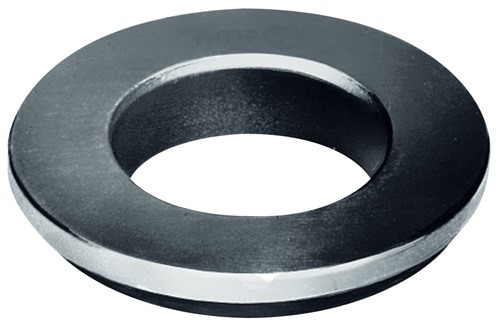

Kugelscheibe DIN 6319C f.Schrauben M12 Bohrungs-D.13mm AMF Form C · einsatzgehärtet und phosphatiert Weitere technische Eigenschaften: · H2: 4,6mm · R: 17mm · D3: 24mm · D1: 13mm

Kugelscheibe DIN 6319C f.Schrauben M16 Bohrungs-D.17mm AMF Form C · einsatzgehärtet und phosphatiert Weitere technische Eigenschaften: · H2: 5,3mm · R: 22mm · D3: 30mm · D1: 17mm

Kugelscheibe DIN 6319C f.Schrauben M20 Bohrungs-D.21mm AMF Form C · einsatzgehärtet und phosphatiert Weitere technische Eigenschaften: · H2: 6,3mm · R: 27mm · D3: 36mm · D1: 21mm

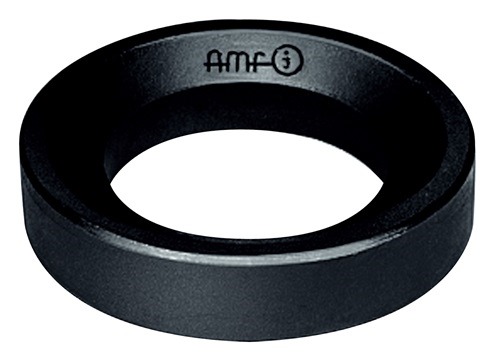

Kegelpfanne DIN 6319D f.Schrauben M12 Bohrungs-D.14,2mm Kegelwinkel 120Grad AMF Form D · einsatzgehärtet und phosphatiert · für Schraubenfestigkeit entsprechend 8.8 geeignet · Einsatz nur für ebene geschlossene Ringflächen (für Langlöcher nicht zulässig, hierfür wird DIN 6319G empfohlen) Weitere technische Eigenschaften: · D4: 24mm · D2: 14,2mm · Kegelwinkel: 120° · Schraubenkraft max.: 38kN · H3: 5mm

Kegelpfanne DIN 6319D f.Schrauben M16 Bohrungs-D.19mm Kegelwinkel 120Grad AMF Form D · einsatzgehärtet und phosphatiert · für Schraubenfestigkeit entsprechend 8.8 geeignet · Einsatz nur für ebene geschlossene Ringflächen (für Langlöcher nicht zulässig, hierfür wird DIN 6319G empfohlen) Weitere technische Eigenschaften: · D4: 30mm · D2: 19mm · Kegelwinkel: 120° · Schraubenkraft max.: 73kN · H3: 6,2mm

Kegelpfanne DIN 6319G f.Schrauben M12 Bohrungs-D.14,2mm Kegelwinkel 120Grad AMF gestanzt, gepresst und vergütet · durch den großen Durchmesser eignet sich diese Kegelpfanne besonders zum Spannen über den Schlitz bei Spanneisen · Anwendung: Kugelscheiben und Kegelpfannen dienen zur Übertragung von Spannkräften in den Fällen, in denen Spannelemente sich an unebene Spannflächen anpassen sollen. Die Paarung von Kugelscheiben bzw. Muttern DIN 6330 mit Kegelpfannen ermöglicht ein Ausschwenken des zugehörigen Spannbolzens um 3° Weitere technische Eigenschaften: · D4: 36mm · D2: 14,2mm · Kegelwinkel: 120° · H3: 6mm

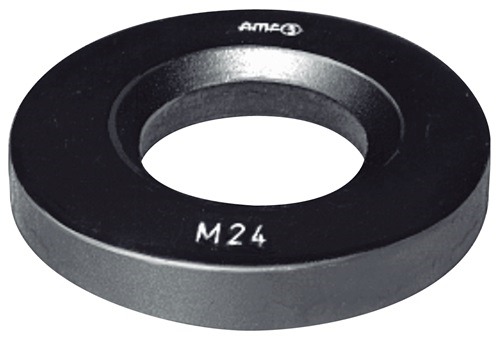

Kegelpfanne DIN 6319G f.Schrauben M16 Bohrungs-D.19mm Kegelwinkel 120Grad AMF gestanzt, gepresst und vergütet · durch den großen Durchmesser eignet sich diese Kegelpfanne besonders zum Spannen über den Schlitz bei Spanneisen · Anwendung: Kugelscheiben und Kegelpfannen dienen zur Übertragung von Spannkräften in den Fällen, in denen Spannelemente sich an unebene Spannflächen anpassen sollen. Die Paarung von Kugelscheiben bzw. Muttern DIN 6330 mit Kegelpfannen ermöglicht ein Ausschwenken des zugehörigen Spannbolzens um 3° Weitere technische Eigenschaften: · D4: 44mm · D2: 19mm · Kegelwinkel: 120° · H3: 7mm

Kegelpfanne DIN 6319G f.Schrauben M20 Bohrungs-D.23,2mm Kegelwinkel 120Grad AMF gestanzt, gepresst und vergütet · durch den großen Durchmesser eignet sich diese Kegelpfanne besonders zum Spannen über den Schlitz bei Spanneisen · Anwendung: Kugelscheiben und Kegelpfannen dienen zur Übertragung von Spannkräften in den Fällen, in denen Spannelemente sich an unebene Spannflächen anpassen sollen. Die Paarung von Kugelscheiben bzw. Muttern DIN 6330 mit Kegelpfannen ermöglicht ein Ausschwenken des zugehörigen Spannbolzens um 3° Weitere technische Eigenschaften: · D4: 50mm · D2: 23,2mm · Kegelwinkel: 120° · H3: 8mm

TEGUMA 5245006910 Kugelhahn Typ 9100 Gr.1/4 Zoll TEGUMA Mit vollem Durchgang einerseits BSP-Innengewinde · andererseits BSP-Außengewinde. Weitere technische Eigenschaften: · Bemerkung: Nicht für Dampf geeignet! · Betriebsdruck bei 20°C: 50,0bar · Einba

TEGUMA 5245013910 Kugelhahn Typ 9100 Gr.1/2 Zoll TEGUMA Mit vollem Durchgang einerseits BSP-Innengewinde · andererseits BSP-Außengewinde. Weitere technische Eigenschaften: · Bemerkung: Nicht für Dampf geeignet! · Betriebsdruck bei 20°C: 50,0bar · Einba

TEGUMA 5245025910 Kugelhahn Typ 9100 Gr.1 Zoll TEGUMA Mit vollem Durchgang einerseits BSP-Innengewinde · andererseits BSP-Außengewinde. Weitere technische Eigenschaften: · Bemerkung: Nicht für Dampf geeignet! · Betriebsdruck bei 20°C: 40,0bar · Einbaul

TEGUMA 5245032910 Kugelhahn Typ 9100 Gr.1.1/4 Zoll TEGUMA Mit vollem Durchgang einerseits BSP-Innengewinde · andererseits BSP-Außengewinde. Weitere technische Eigenschaften: · Bemerkung: Nicht für Dampf geeignet! · Betriebsdruck bei 20°C: 30,0bar · Ein

TEGUMA 5245038910 Kugelhahn Typ 9100 Gr.1.1/2 Zoll TEGUMA Mit vollem Durchgang einerseits BSP-Innengewinde · andererseits BSP-Außengewinde. Weitere technische Eigenschaften: · Bemerkung: Nicht für Dampf geeignet! · Betriebsdruck bei 20°C: 30,0bar · Ein
